1 Eco Design hatte bereits 2020 die sogenannte „Rücklauf“-Warmwasser-Wärmepumpe erfolgreich im Markt eingeführt. Seit 2021 ist nun die 2te Generation dieser Warmwasser-Wärmepumpe mit weiteren Features lieferbar.

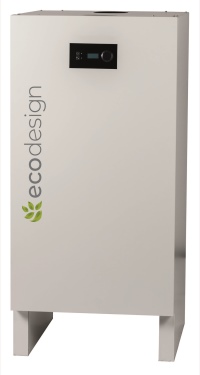

Bild: ECO Design Die neue Generation ist ebenfalls eine Wasser/Wasser-Brauchwasser-Wärmepumpe mit dem hocheffizienten und umweltneutralen Kältemittel R290 (Propan) zur Einbindung in den Rücklauf der Fußbodenheizung. Durch die spezielle Konstruktion arbeitet das Gerät mit Leistungszahlen (COP) deutlich > 4!
Im Sommerbetrieb bezieht das Gerät die Umweltenergie aus den im Fußboden oder in der Wand verlegten “Rohrschlangen” und sorgt damit für eine sanfte Kühlung (Passivkühlung). Die 2te Generation der ED 100/180 RF ist mit einem neuen Controller mit ModBus und Smart Grid Anbindung sowie erweiterten Einstellmöglichkeiten ausgestattet. Darüber hinaus ist bei dem
2021er-Modell auch eine Wandmontage mit Aufständerung möglich.
Das Konzept der „Rücklauf“-Warmwasser-Wärmepumpe
Während die traditionelle Brauchwasser-Wärmepumpe die Umweltenergie aus der Luft bezieht, nutzt die ED 100/180 RF den Heizungskreislauf als Wärmequelle. Dabei ist der Begriff „Rücklauf“ als historisch anzusehen, da die neue Generation nun auch an den Heizungsvorlauf mit Temperaturen bis 45 °C angeschlossen werden kann. Dadurch ist es möglich, die ED 100/180 RF wie einen eigenen Heizkreis zwischen Vor- und Rücklauf der Fußbodenheizung anzubinden. Selbst höhere Vorlauftemperaturen über 45 °C sind möglich, soweit die Vorlauftemperatur über einen Festwert-Temperaturregler begrenzt wird.
Die FBH als Primärenergiequelle zu nutzen, hat viele Vorteile:
- Die Leistungszahl ist deutlich höher (> 4) als bei Luft/Wasser-Brauchwasser-WP
- Die Wärmepumpe arbeitet extrem leise da kein Lüfter verbaut ist
- Die kompakte Bauweise ermöglicht den Einsatz im Geschosswohnungsbau (jede WE mit eigener WW-Bereitung) und kann Durchlauferhitzer oder Elektrowarmwasserspeicher ersetzen
- Optimiert Brennwerttechnologie durch Absenkung der Rücklauftemperatur
- Im Sommerbetrieb wird die FBH als Energiequelle genutzt. Dadurch wird eine sanfte Kühlung (Passivkühlung) erreicht und zusätzlicher Komfort geschaffen
Die ED 100/180 RF ist die ideale Ergänzung zur Fußbodenheizung um Trinkwasser wirtschaftlich und umweltfreundlich zu erwärmen. Bei Heizsystemen mit Radiatoren kann die ED 100/180 RF ebenfalls problemlos eingesetzt werden, allerdings entfällt der Vorteil der sanften Fußbodenkühlung. Mit einem Volumenstrom von ca. 160 -250l/h lässt sich die ED 100/180 RF problemlos hydraulisch in das Heizsystem einbinden. Für den Sommerbetrieb sollten die thermostatischen Antriebe am Heizkreisverteiler geöffnet sein. Hierfür kann entweder ein Thermostat mit Heiz-/Kühlumschaltung oder thermische Antriebe in der Version „ normal geöffnet“ verwendet werden.
Das neue hocheffiziente umweltneutrale Kältemittel R290 (Propan)
Zusammen mit einem führenden Hersteller, staatlichen Stellen und einer Universität hat die 1 Eco Design GmbH eine neue Generation der Brauchwarmwasserpumpe mit dem Kältemittel R290 (Propan) entwickelt. Das Kältemittel selbst ist dabei nicht neu, denn es wird bereits millionenfach in hochwertigen Kühlschränken eingesetzt. Neu sind der Anwendungszweck und die Umsetzung. Es ist 1 Eco Design gelungen, ein hocheffizientes Kältemittel einzusetzen, das gleichzeitig umweltneutral ist (Global Warming Potential = 3, keine Umweltbelastung) und dabei schon heute die Richtlinien der nächsten Jahre erfüllt.
Als Basis für die Modellreihe ED 100/180P RF diente die bewährte Modellreihe
ED 100/180P.
Wartungsfreier Edelstahlspeicher ohne Anode
Beide Modellreihen haben den gleichen Edelstahl-Speicher (Edelstahl Qualität 444 = 1.4521 aisi) mit einem Nenndruck von 10 bar (1,0 MPa) und einem Prüfdruck von 13 bar (1,3 MPa). Diese Edelstahlqualität benötigt weder eine Magnesium- noch eine – bei schlechter Wasserleitfähigkeit – nutzlose Fremdstromanode und spart somit Wartungs- und Energiekosten bei optimalem Korrosionsschutz. Der Fachmann erkennt bereits am Nenndruck, dass es sich hier um einen äußerst robusten und langlebigen Speicher handelt und muss nie Termine zur Anodenkontrolle vereinbaren!
Die neue flexible Smart Grid-Anbindung
Wer eine PV-Anlage besitzt oder mit dem Gedanken spielt eine solche zu erwerben, sollte darauf achten, dass er PV-Anlage und Warmwasser-WP (WW-WP) so koppeln kann, dass überschüssige elektrische Energie in Form von Wärme gespeichert wird. Zwar haben mittlerweile fast alle WW-WP Modelle über alle Hersteller hinweg einen sogenannten „PV-Kontakt“ aber es bestehen große Unterschiede bezüglich der Funktionsweise:
Empfängt die WW-WP ein potentialfreies Signal vom Wechselrichter etc., wird ihr damit signalisiert, dass überschüssiger PV-Strom zur Verfügung steht und höheres Temperaturniveau gewünscht wird.
Viele Hersteller bieten jedoch nur eine einfache Smart Grid Standardlösung an, bei der die PV-Solltemperatur fest auf z.B. 62 °C vorgegeben ist - was Energiesparen quasi zu Nichte macht. Dies ist äußerst unwirtschaftlich, da – vergleichbar mit den letzten Metern eines Marathonlaufs – sich die WW-WP mit dem Erreichen der physikalisch möglichen Maximaltemperatur äußerst schwer tut, da der Kompressor „auf seinen letzten Metern“ bei zu hohen WW-Temperaturen relativ lange gegen hohe Drücke arbeiten muss. Wird während dieser Zeit noch einmal kurz geduscht oder länger die Hände gewaschen, verlängert sich der ineffiziente Leistungsbereich deutlich mit der Folge hoher Energiekosten und einer erhöhten Beanspruchung des Kompressors.
Um dies zu verhindern, ist bei allen 1 Eco Design-Modellen die Solltemperatur im PV-Betrieb stufenlos einstellbar!
Um die Überschussleistung am Wechselrichter an die Leistungsaufnahme der WW-WP anzupassen, haben alle 1 Eco Design WW-WP darüber hinaus die Möglichkeit per Software (Einstellung am Display) drei Leistungsstufen (WP; WP + Heizstab; nur Heizstab) auszuwählen. Hier reagiert 1 Eco Design auf den Umstand, dass viele sehr große PV-Anlagen immer häufiger aus der Einspeisevergütung herausfallen.
KI – Künstliche Intelligenz
Neben der direkten Smart Grid Anbindung kann die PV-Funktion auch über den integrierten ModBus Anschluss gesteuert werden. Ein ModBus-fähiger Smart Home Controller kann mit seiner eigenen Logik entscheiden, wann die PV-Funktion aktiviert werden soll und vor allem welche Energiemenge zur Verfügung gestellt werden kann. Auch hier setzt 1 Eco Design Maßstäbe!
Der Controller für die neue Baureihe ED 100/180 RF hat wie sein Vorgänger eine intuitiv bedienbare Regelung. Das zweizeilige Display zeigt das Menü und die zugehörigen Parameterwerte im Klartext und dies in vielen Sprachen. Über die integrierte ModBus Schnittstelle können darüber hinaus alle Werte ausgelesen und die entscheidenden Parameter eingestellt werden.
Speziell für die ED 100/180 RF wurde die Möglichkeit der Begrenzung der minimalen Rücklauftemperatur eingeführt.
Geringster Wärmeverlust durch die 1 Eco Design Isolierung 4.0
Viel wichtiger als Minimalunterschiede im COP-Wert ist es, die erzeugte Wärme im Speicher so gut es geht zu erhalten!
1 Eco Design hat zur Sicherstellung niedrigster Wärmeverluste für die Baureihe
ED 100/180 RF die neue Isolierung der Generation 4.0 verwendet. Hierbei ist dabei gelungen, die FCKW-freie Isolierung der Speicher so zu optimieren, dass der Wärmeverlust im Stand-by Betrieb (z.B. nur 6 W (!) für die Baureihe ED100/180 RF) minimiert wird. Die neue Isolierungstechnologie beruht auf einem hochdichten PU-Isolierschaum (Hersteller Bayer) der Generation 4.0. Durch die nahezu vollständige Einschäumung des Speichers in einem speziellen Prozess werden die bisher bekannten Grenzen der Wärmeisolierung deutlich überschritten. Seit Beginn 2019 verwendet 1 ECO Design die Isolation 4.0 auch für alle anderen Brauchwasser-Wärmepumpen der Baureihen ED 100P/180P, ED 300, ED 310 compact und ED 400.
