Das neue13.500 qm große Logistikzentrum bietet Platz für 5.000 Palettenstellplätze.

Die FRENGER-Deckenstrahlplatten zeichnen sich durch ein besonders niedriges Betriebsgewicht aus.

Die Deckenstrahlplatten wurden mit Baulängen bis 55 Metern realisiert.

Um Platz für den geforderten Rauch- und Wärmeabzug zu schaffen, wurden einfach die Mittelpaneele der Deckenstrahlplatten ausgeklinkt.

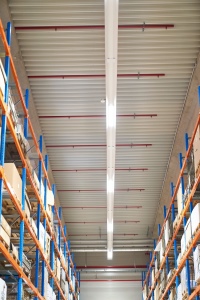

Mit Baubreiten von 310 mm und 510 mm wurden besonders schmale Deckenstrahlplatten montiert.

In der ersten Technikhalle, mit Deckenstrahlplatten ausgerüstet ist, werden Transportbehälter gereinigt.
Bilder: Frenger Systemen BV Heiz- und Kühltechnik GmbH

Gelagert werden hier die Ersatzteilprodukte des Achsenherstellers SAF Holland. Das 13.500 m²große Logistikzentrum bietet 5.000 Palettenstellplätze und wird mit Deckenstrahlplatten mit integrierter LED-Beleuchtung wirtschaftlich beheizt und beleuchtet. Hergestellt, ausgelegt und montiert wurden diese von FRENGER SYSTEMEN BV.

Entscheidend für die Produktion von LKW, Anhängern, Bussen und das nachgelagerte Ersatzteilgeschäft ist es, die Achsen zum richtigen Zeitpunkt am richtigen Ort zu haben. Genau dies leistet der Aschaffenburger Logistikdienstleister Teamlog mit seinen rund 400 Mitarbeitern seit über zehn Jahren für den weltweit agierenden Achsenbauer SAF Holland. Der LKW-, Anhänger- und Buszulieferer hat seinen Hauptstandort in Bessenbach im Landkreis Aschaffenburg.

Teamlog kooperiert mit SAF an zwei Standorten. Durch das stete SAF-Wachstum war der Standort im Aschaffenburger Bayernhafen an seine Grenzen gestoßen und machte den 13.500 qm großen Neubau erforderlich. Eine Herausforderung waren dabei die zahlreichen, auf dem 24.000 qm großen Grundstück ober- und unterirdisch verlegten Hochspannungsleitungen. Die oberirdischen Leitungen ließen sich nach Rücksprache tageweise abschalten. Mit den unterirdischen Leitungen mit bis zu 110 Kilovolt durfte dies jedoch keine Sekunde geschehen. Sie versorgen nahegelegene Produktionsstätten sowie die Deutsche Bahn. Parallel zum Baubetrieb wurden Leitungen von einer Spezialfirma um- oder tiefergelegt und mit neuen Verrohrungen und Einhausungen versehen, um Quetschungen der Kabel zu vermeiden.

Beheizt und beleuchtet wird die 180 Meter lange und 75 Meter breite Halle mittels modernster Deckenstrahlungsheizung mit integrierter Beleuchtung des hessischen Herstellers FRENGER SYSTEMEN BV. Die Strahlbleche der 1.250 qm Deckenplatten des Typs ECO EVO Plus sind aus Aluminium. Das gesamte Deckenheizsystem ist dadurch sehr leichtgewichtig. Durch die Vorgaben für die Sprinkleranlage wurden zwei schmale Deckenplattenversionen eingebaut: Die besonders schmale Ausführung ist mit 310 mm nur geringfügig breiter als die integrierte Leuchtenhalterung. Das Betriebsgewicht inklusive Heizwasserfüllung liegt bei dieser Variante bei nur 4,4 kg pro laufenden Meter. Daneben kam eine 510 mm breite Plattenausführung zum Einsatz.

Aufgrund des einmaligen Doppelsammler-Konzepts von Frenger konnten hier Baulängen bis zu 55 Metern realisiert werden. Durch den Doppelsammler als auch den spannungsfreien Aufbau konnte Teamlog im Vergleich zu marktüblichen Deckenheizsystemen erhebliche Rohrleitungskosten einsparen.

Durch entsprechendes Ausklinken der Mittelpaneele wurde Platz geschaffen für den geforderten Rauch- und Wärmeabzug (RWA). Die Deckenstrahlplatten selbst wurden mittels Pressmuffen durchverbunden. Dadurch ist kein Schweißen vor Ort notwendig, mögliche Schweißfehler werden von vornherein vermieden. Zusätzlich erfolgte der Anschluss der Deckenstrahlplatten an das Heizsystem nur einseitig.

Wirtschaftliche Alternative: LED-Einbauleuchten

Rund 250 Spezial-Hochvolt-LED-Einbauleuchten von FRENGER SYSTEMEN BV sind in die Deckenstrahlplatten integriert und bieten mit 200 Lux eine ausreichende Beleuchtung. Aufgrund der neuen, innovativen Lichtoptik sind sie speziell für den Einsatz in Hochregalllagern geeignet. Die LED-Stripes und Treiben bieten Schutzklasse 1 sowie IP 20 und sind Zhaga-zertifiziert.

Die neuen Hochvolt-LED-Leuchten mit Linsentechnik sind direktstrahlend mit einem unteren Lichtstromanteil von 100 %. Die gesamte Lichttechnik ist hierbei äußerst langlebig. Die TC-life Temperatur der verwendeten LED-Module beträgt bei nominaler Bestromung 90° C. Im normalen Betrieb werden diese Temperaturen jedoch bei weitem nicht erreicht.

Der L80 B10-Wert der verwendeten Module bei einer Tc-Temperatur von 90° C beträgt 74.000 Betriebsstunden und ist somit deutlich besser als die Werte herkömmlicher Module. Dies bedeutet, dass bei den Hochvolt-Modulen bei einer Tc-Temperatur von 90° C nach 74.000 Betriebsstunden nur 10 % der LED-Module einen geringeren Lichtstrom als 80 % des ursprünglichen Lichtstroms aufweisen. Beträgt der Tc-Wert 55° C, so liegt der L80 B10-Wert bei mehr als 100.000 Stunden.

Die Heizlast des Logistikgebäudes beträgt insgesamt 297 kW. Sie wurde mit einer Vorlauftemperatur von 70° C und einer Rücklauftemperatur von 50° C bei einer Raumtemperatur von 19° C ausgelegt. Erzeugt wird die Wärme je nach Außentemperatur mit Gas oder Wärmepumpe. Rund. 2.100 laufende Meter Deckenstrahlplatten wurden nach Montageskizzen mittig zu den erst später eingebauten Hochregallagern montiert. Dabei musste besonders auf die Abstände zur Sprinkleranlage und den Rauch- und Wärmeabzügen geachtet werden. Die Montage erfolgte durch FRENGER-eigene Monteure innerhalb von rund vier Wochen.

Folgeaufträge aufgrund hoher Kundenzufriedenheit

„Das Beheizen von großen Hallen ist ein wichtiges Thema, besonders auch für uns als Logistikanbieter. Viel Fläche und großes Volumen muss beheizt werden – und das möglichst effizient und energiesparend“ erzählt Stefan Hohm, Einkaufsleiter bei Teamlog in Aschaffenburg. „Diese Aufgabe erfüllen die Deckenstrahlplatten von Frenger Systemen perfekt. Und mit den integrierten LED-Leuchten sparen wir auch noch Stromkosten. In den Hallen herrscht ein angenehmes Raumklima. Insgesamt sind wir daher hoch zufrieden“.

Das Neubauprojekt im Aschaffenburger Hafen war das zweite, das Teamlog mit Frenger-Produkten realisierte. Bereits kurz vor dem SAF-Logistikzentrum wurde eine 1.800 qm große Technikhalle mit den modernen Deckenheizsystemen ausgestattet. Montiert wurden auch hier die hocheffizienten Deckenstrahlplatten des Typs ECO EVO Plus mit integrierter LED-Beleuchtung. Die Hallenheizung wurde auch hier ausgelegt mit einer Vorlauftemperatur von 70° C und einer Rücklauftemperatur von 55° C bei einer Raumtemperatur von 18° C. In dem Gebäude werden Transportbehälter in einer Industriespülmaschine gereinigt. Auch andere Firmen nutzen die Möglichkeit, sogenannte Kleinlastträger hier professionell reinigen zu lassen.

Umweltfreundlich schon in der Produktion

Bereits die Produktion der effizienten Deckenstrahlungsheizungen erfolgt äußerst energiesparend in der CO2-neutralen Ein-Liter-Fabrik im südhessischen Groß-Umstadt. Der erhöhte Strahlungsanteil der montierten Frenger-Deckenstrahlplatten von über 80 % gegenüber marktüblichen Systemen führt hierbei zu einem besonders hohen Wirkungsgrad und damit zu ca. 15 % niedererem Energieverbrauch im Heizbetrieb. Erreicht wird dies durch konstruktive Weiterentwicklungen und die wannenartige Form der Deckenstrahlplatten. Diese senkt die konvektive Abgabe von Verlustwärme zum Dach hin deutlich. Sie reduziert außerdem den Lufttemperaturanstieg im Heizbetrieb gegenüber konventionellen Deckenstrahlplatten.

Gut für Umwelt und Mensch

Mit der Ansiedlung von Bienen am eigenen Standort realisiert Teamlog ein Nachhaltigkeitsprojekt, ganz im Sinne der Unternehmensstrategie. Die drei Bienenvölker finden ihren Nektar auf der speziell mit Wildblumen eingesägten Grünfläche rund um den Neubau. Bereits im Juni 2020 und damit zwei Monate nach Ankunft der Bienen konnten 40 Kilogramm Honig gewonnen werden.

Gut für die Umwelt sind auch die Energieeinsparungen von bis zu 50 % und eine ebenso hohe Reduzierung des CO2.Emissionen, die mit den eingesetzten Deckenstrahlungsheizungen möglich sind. Davon profitiert Teamlog mit sehr geringen Betriebskosten. Und der völlig zug- und geräuschfreie Betrieb der Frenger-Hallenheizungen steigert das positive Nutzergefühl und die Behaglichkeit für die Mitarbeiter in den Hallen erheblich. Die Lebensdauer der äußerst robusten, wartungsfreien Hallenheizung liegt bei mindestens 30 Jahren.

Frenger-Deckenstrahlplatten arbeiten nach dem Sonnenprinzip: Die Strahlung erwärmt den Raum ähnlich wie die Sonne und sorgt für eine gleichmäßige Wärmeverteilung. Boden, Wände, Personen und Gegenstände werden gleichmäßig erwärmt.

https://frenger.de/
