Der effiziente Betrieb von solarthermischen Anlagen ist, neben den anlagenspezifischen Leistungsmerkmalen, im hohen Maße vom Zusammen- und Wechselspiel der Anlagenkomponenten abhängig. Keine Komponente im eigentlichen Sinn ist das Trägermedium. Es übernimmt jedoch die wichtige Aufgabe des Wärmetransports.

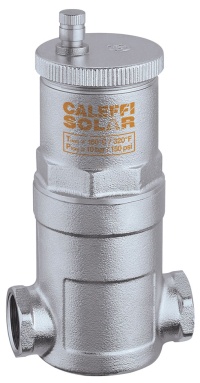

Programmergänzung: Die automatischen Luftabscheider der Serie Discal Solar 251 von Caleffi sind in zwei neuen Anschlussgrößen (1“ IG und 1 1/4“ IG) erhältlich.
Diese Funktion kann jedoch erheblich durch in der Glykollösung eingeschlossene, größere und kleinere Luftpartikel eingeschränkt werden. Tatsächlich ist in der Praxis keine Solaranlage völlig frei von Luft, da selbst bei der Erstbefüllung Luft in das System gelangen kann. Und im Betrieb kann der Anteil der Luftpartikel im Medium, in Abhängigkeit von Druck und Temperatur, stark ansteigen. Die einfache Faustformel lautet: Je höher die Temperatur und geringer der Druck, desto höher und schneller steigt der Luftanteil an. Gerade die sich bei diesem Prozeß bildenden Mikroluftblasen, mit einem Durchmesser im Zehntelmillimeterbereich, sind nur schwer abzuführen. Das hat Folgen, denn nur mit einem völlig entlüfteten System können solarthermische Anlagen mit optimale Ertrag arbeiten. Dafür hat die Caleffi Armaturen GmbH (Mühlheim am Main) den automatischen Luftabscheider Discal Solar 251 (Anschlussgröße 3/4“ IG) entwickelt. Mit der Erweiterung um die Anschlussgrößen 1“ IG und 1 1/4“ IG kann nun mit dem Caleffi-Luftabscheider auch in größeren solarthermischen Anlagen eine kontinuierliche Entlüftung sichergestellt werden.
So wird die Solaranlage kontinuierlich und sicher entlüftet
Das Gehäuse der Luftabscheider ist zweigeteilt. Im unteren, aktiven Teil befinden sich mehrere, radial angeordnete Metallnetze aus Edelstahl. Diese erzeugen Wirbelbewegungen, die die Freisetzung der Mikroluftbläschen aus dem Wasseranteil der Trägerflüssigkeit und deren Isolierung an den Metallnetzen begünstigen. Kleine Bläschen verbinden sich zu großen Bläschen. Übersteigt deren hydrostatischer Schub die Haftungskraft an den Metallnetzen, steigen die Blasen in den oberen Teil des Gehäuses und werden dort über ein automatisches Entlüftungsventil evakuiert. Diese, rein auf pyhsikalischen Gesetzmäßigkeiten beruhende Technik bedingt einen Einbau der Luftabscheider in vertikaler Position. Vorzugsweise vor der Pumpe, da sich dort aufgrund der hohen Geschwindigkeiten des Mediums und der dadurch bedingten Druckreduzierung mehr Mikroluftbläschen bilden. Eine andere Möglichkeit
der Installation ist am Rücklauf im unteren Abschnitt des Solarkreislaufes. Zu Wartungs- und Reinigungsarbeiten kann der obere Deckel entfernt werden. Das Ventilgehäuse verbleibt dabei auf der Leitung.
Technische Daten
Die Luftabscheider der Serie Discal Solar 251 sind in einem Temperaturbereich von
-30 bis 160° C und bis zu einem maximalen Betriebsdruck von 10 bar einsetzbar. Der maximale Abblasedruck beträgt ebenfalls 10 bar. Arbeitsmedien sind Wasser und Glykollösungen bis zu einem Glykolgehalt von 50%. Das Gehäuse besteht aus verchromtem Messing, der Schwimmer aus hochbeständigem Polymer, die hydraulischen Dichtungen aus hochbelastbarem Elastomer und die Ablassventilstange aus entzinkungsfreiem Messing. Die neuen Varianten in den Anschlussgrößen 1“ IG und 1 1/4“ IG sind mit einem Entleerstutzen ausgestattet.
