Der Unterdruck-Sicherheits-Abschalter (USA) von BRUNNER schützt Leben.

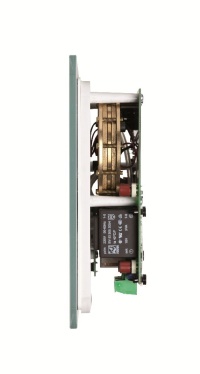

Seitenansicht des USA mit barometrischer Dose (oben) Neue Wohnhäuser, immer häufiger auch bestehende Gebäude, werden zunehmend besser gedämmt. Das wirkt sich stark auf die Dichtheit aus – Zugluft wird zum größten Teil eliminiert. Undichtigkeiten an Fenstern oder Türen gehören inzwischen der Vergangenheit an und sind nur noch selten ein Zufallsprodukt.
Der Einsatz von Festbrennstoff-Feuerstätten kann hier zur Gefahr für Leib und Leben werden – egal, ob es sich dabei um raumluftabhängige oder unabhängige Einzelfeuerstätten, Pellet- oder Scheitholzkessel handelt. Auch von der Raumluft unabhängige Anlagen können im Laufe der Zeit undicht werden; sei es durch Alterungsprozesse, Verschleiß oder Fehler bei Wartung oder Installation. Das macht den gleichzeitigen Einsatz von luftabsaugenden Anlagen wie Dunstabzugshauben, Lüftungsanlagen oder Wäschetrocknern gefährlich, denn es kann zu Rückströmen von Abgasen in den Raum kommen. Solche Geräte sind im Stande, einen so starken Unterdruck zu erzeugen, dass giftige Gase wie Kohlenmonoxyd in den Wohnbereich gezogen werden. Ein Dunstabzug beispielsweise kann innerhalb von fünf bis zehn Sekunden für einen extrem gefährlichen Unterdruck sorgen.
Grundlegende Funktionsweise
Hier kommt der Unterdruck-Sicherheits-Abschalter (USA) ins Spiel. Dieses sicherheitstechnische Bauteil erfasst permanent den Druckunterschied zwischen Aufstellraum und Abgasrohr. Sobald die Abgastemperatur beim Betrieb der Feuerstätte einen Wert von 50°Celsius* erreicht und der Druckunterschied weniger als 4 Pa* Unterdruck (Zug) im Schornstein gegenüber dem Aufstellraum der Feuerstätte beträgt, unterbricht der USA den Betrieb luftabsaugender Anlagen. Nach einer Mindest-Aus-Zeit und wenn das erforderliche Druckniveau erreicht ist, aktiviert der USA die Anlagen wieder. Die Feuerstätte arbeitet so kontinuierlich sicher weiter. Der Einsatz eines solchen Gerätes in Verbindung mit dem USA stellt somit die sicherste Lösung dar - für den Installateur oder Ofenbauer und erst recht für den Betreiber.
Sicherheit und Risiko-Minimierung durch ausgeklügelte Feinmechanik
Solche Sicherheitsschalter gibt es von verschiedenen Herstellern. Der USA von BRUNNER unterscheidet sich jedoch signifikant von vergleichbaren Produkten. BRUNNER baut auf bewährte Technik, wie man sie aus dem Flugzeugbau kennt. So kommt zur Differenzdruck-Messung eine barometrische Dose zum Einsatz, deren Ausdehnung elektronisch erfasst und verarbeitet wird - im Gegensatz zu piezo-kristallinen Drucksensoren, die nach rund zwei Jahren ihre Sensibilität einzubüßen beginnen. Bei BRUNNER kommt qualitativ hochwertige und langlebige Feinmechanik zum Einsatz, die ohne Austausch- und Wartungsarbeiten eine exakte und äußerst sensible Messgenauigkeit über viele Jahre gewährleistet. Das wird dem Anspruch gerecht, den sicheren Einsatz von Feuerstätten zu gewährleisten und so das Leben der Bewohner zu schützen.
Konzentration auf das Wesentliche
Die Schutzfunktion ist der alleinige Daseinszweck des USA von BRUNNER. Deshalb wird bewusst auf ein Display verzichtet, dass den Anschaffungspreis obendrein verteuern würde. Eine rote und eine grüne Leuchtdiode genügen, um den Betriebszustand anzuzeigen. Leuchtet die rote LED-Diode auf, ist ein eindeutiges Sicherheitsrisiko aufgetreten. In diesem Fall besteht ein gefährlicher Unterdruck, durch den Verbrennungsgase wie Kohlenmonoxid in den Raum gesaugt werden. Anders als bei einer Rauchentwicklung sind diese lebensbedrohlichen Gase nicht sichtbar und zudem meist geruchlos. Deshalb handelt es sich bei dem einwandfreien und wartungsstabilen Betrieb des USA nicht um eine Fehlfunktion, sondern um ein absolut zuverlässiges Rettungssystem!
DIBt geprüft und einfach zu bedienen
Um Werte, Einstellungen, Statusmeldungen etc. auslesen zu können, bietet BRUNNER für den Fachbetrieb den USA-Handmonitor an. Dieser ermöglicht es dem Fachmann auf einfache Art und Weise die Funktion des USA zu überprüfen, um gegebenenfalls Fehler zu lokalisieren. Optisch orientiert sich der USA an dem bekannten Display „EOS“. Der Unterdruck-Sicherheits-Abschalter von BRUNNER ist DIBt geprüft und einfach zu bedienen. Die flache Glasplattenoptik mit ihrem schlichten und dennoch eleganten Design kann überall im zu schützenden Raum installiert werden, ohne optisch dominant zu wirken.
Das schlichte flache Frontdesign des USA von BRUNNER. Bilder: Brunner | Abmessungen 170 x 170 x 60 (b x h x t)
Schutzart IP40 / DIN 40050 CE
Betriebs-Spannung 230 V +10% -15% / 50Hz / 3VA
Nennmessbereich 0….200 Pa
Eigensicherung Kleinstsicherung T160mA
Schaltausgang abgesichert mit T2A Kleinstsicherung |
Verantwortung für den Fachmann
Ofensetzer und Heizungsbauer sollten mit den modernsten Messgeräten ausgestattet sein. Damit können die Druckzustände schon beim Einbau der Feuerstätten akkurat geprüft werden. Die Zeiten, in denen lediglich auf ausreichende Zuluft geachtet werden musste, sind vorbei. Es kommt dennoch immer wieder vor, dass das Abschalten der luftabsaugenden Geräte durch den USA auch vom Fachbetrieb als Fehlfunktion gewertet wird anstatt als lebensrettende Schutzmaßnahme. Dabei wurden bei der Planung oder beim Einbau der Feuerstätten ihr Luftbedarf und der anderer Geräte schlichtweg unterschätzt oder zu ungenau gemessen. Der USA arbeitet innerhalb streng festgelegter Messbereiche, die unveränderlich sind. Schließlich soll er in einer echten Gefahrensituation Leben retten. Ein tadellos funktionierender Rauchmelder wird ja auch nicht abgeschaltet, weil er bei Brandrauch ein akustisches Signal absetzt. Und für Druckunterschiede in den Räumen können unterschiedlichste, zum Teil lapidare Faktoren verantwortlich sein, beispielsweise die Wetterlage. Umso wichtiger ist es für den Fachmann, die unterschiedlichen Drucksituationen genauestens zu erfassen und in Planung sowie Einbau einfließen zu lassen.
(* Werte im Auslieferzustand)
