In Deutschland sind unzählige zur Sanierung anstehende Wohnobjekte mit Einrohrheizung ausgestattet. Diese gilt nach dem bisherigen Stand der Technik in energetischer Sicht als nicht sanierungsfähig. Mit dem innovativen Sanierungssystem eccolution ermöglicht Kermi jetzt den energieeffizienten Betrieb von Einrohrsystemen in Kombination mit modernen Niedertemperatur-Heizsystemen wie Wärmepumpen oder Brennwerttechnik.
 eccolution ist das innovative Sanierungssystem, die ebenso einfache wie einzigartige Lösung für den Problemfall Einrohrheizung im Zuge der energetischen Sanierung. Für saubere, gesicherte Funktion und optimierte Systemeffizienz mit bis zu 18 % Energieeinsparung. | Problemfall Einrohrsystem
Einrohrheizungen haben den Nachteil, dass allen Heizkörpern an einem Heizstrang ein fester, prozentualer Anteil des Heizungswassers mittels Bypassarmatur zugewiesen wird. Der Großteil des Heizwassers wird durch den Bypass weitergeleitet. Das größte Defizit des Einrohrsystems besteht darin, dass die Ringwassermenge in erster Näherung unabhängig davon, ob die Ventile der angeschlossenen Heizkörper geöffnet oder geschlossen sind, immer konstant ist. Deshalb muss die Umwälzpumpe ständig mit maximaler Leistung arbeiten.
Im überwiegend vorherrschenden Teillastbetrieb (ca. 96% der Heizperiode) führt dies dazu, dass sich die Rücklauf- der Vorlauftemperatur annähert. Die Folge daraus sind hohe Verteilverluste, hoher Verbrauch an Pumpenstrom und damit übermäßig hoher Energieverbrauch.
|
Diese funktionsbedingten Nachteile der Einrohrheizung führen dazu, dass moderne Wärmeerzeuger nicht effizient arbeiten können.
Um dies zu vermeiden, gab es bisher nur zwei Möglichkeiten: Die aufwändige Umrüstung in eine Zweirohranlage oder unzufriedene, reklamierende Kunden aufgrund des Ausbleibens der erwarteten Einspareffekte des modernen Wärmeerzeugers.
eccolution – Sanierungssystem für energieeffiziente Wärmeverteilung
Mit eccolution hat Kermi ein Sanierungssystem für die Einrohrheizung entwickelt, welches nur wenige, einfach zu installierende, bzw. auszutauschende Komponenten umfasst. eccolution sorgt für eine dem jeweiligen Wärmebedarf angepasste und optimale Versorgung aller Heizkörper eines Strangs und somit für die perfekte Anbindung der Einrohrheizung an den Wärmeerzeuger – egal ob Brennwerttechnik, Wärmepumpe oder Fernwärme. Die für den Betrieb mit energieeffizienten Wärmeerzeugern notwendige große Spreizung von Vor- und Rücklauftemperatur wird konstant gehalten und der Massenstrom im Einrohrstrang wird – abhängig von der Wärmeabnahme der angeschlossenen Heizkörper – reduziert.
Systemkomponenten und Funktionen
Herzstück des Systems ist der Einrohrhahnblock mit links- oder rechtsseitigem Ventil und variablem Bypass, der gegen die vorhandene Anschlussverschraubung ausgetauscht wird. Mit einem Adapterstück können im Bestand vorhandene, verschiedene Anschlussabstände ausgeglichen werden.
Durch den eccolution Einrohrhahnblock wird der Heizkörper in jedem Betriebspunkt mit der passenden Heizwassermenge versorgt.
Um diese optimale Situation für alle Heizkörper eines Strangs sicher zu stellen, wird an Vor- und Rücklauf jeweils ein Temperaturfühler angebracht, sowie ein Regelventil mit Stellantrieb aus dem eccolution-System installiert. Die vorhandene Umwälzpumpe bleibt bestehen.
In der dazugehörigen Regeleinheit werden die Vor- und Rücklauftemperaturen permanent abgeglichen. Aus der Temperaturdifferenz wird der jeweilige Betriebszustand des Systems errechnet. Bei Korrekturbedarf stellt die Regeleinheit den optimalen Zustand – bedarfsgerechte Versorgung aller Heizkörper und Einhaltung der Temperaturspreizung – durch Anpassung des Massenstroms mit dem Regelventil sicher.
Die Sanierungs-Lösung mit Regelventil und Stellantrieb ist optimal geeignet für Teil- oder Zug um Zug-Sanierungen.
Ist eine vollständige Sanierung, z.B. in kleineren Wohneinheiten oder Einfamilienhäusern vorgesehen, kann das in jedem Einrohr-Strang erforderliche Regelventil mit Stellantrieb durch eine kleine hocheffiziente, elektronisch geregelte eccolution-Umwälzpumpe ersetzt werden. Die große zentrale Heizungspumpe im Keller entfällt.
Hohe Energieeinsparungseffekte – schnelle Amortisation
Durch die Optimierung der Wärmeverteilung mit dem eccolution-System lassen sich bei Anlagen mit Niedertemperatur-Wärmeerzeugern bis zu 14 %, bei Brennwert-Anlagen sogar bis zu 18% an Energie einsparen. Die Stromaufnahme der Umwälzpumpe wird bis zu 80% reduziert. Die Regelgüte im Raum entspricht der eines Zweirohr-Systems.

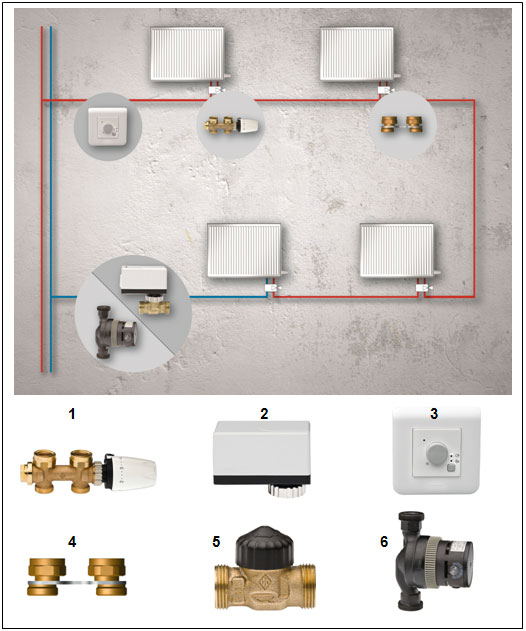

eccolution – die Komponenten. Patente Regeltechnik für effiziente Sanierung der Einrohrheizung.
- Einrohrhahnblock mit variablem Bypass. Zum Ersatz von Standard-Hahnblöcken in Einrohrheizungen. Ausführungen Ventil links und Ventil rechts, inkl. Verkleidung und Thermostatkopf.
- Stellantrieb für Regelventil. 24 V, 0-10 V Eingangssignal.
- Regeleinheit „Ecco“. Kabelloser Betrieb durch Powerline-Technik.
- Adapterplatten für abweichende Achsabstände. In den Ausführungen 50/58, 50/40 und 50/35 inkl. Befestigung am Hahnblock.
- Regelventil für den Einrohrstrang. Durchgangsform, Dimension DN 15.
- Hocheffiziente Umwälzpumpe.
