Die richtige (optimale) Ausrichtung der Solarkollektoren (thermische Solaranlage, Photovoltaikanlage) ist entscheidend für die Energieerträge. Deshalb müssen (sollten) die bestmöglichen Neigungswinkel (Elevationswinkel) und Azimutwinkel (Abweichung zur Südrichtung) für die Anlage gefunden werden.
Die richtige (optimale)
Ausrichtung der
Kollektoren (
thermische Solaranlage,
Photovoltaikanlage) ist entscheidend für die
Energieerträge. Deshalb müssen (sollten) die bestmöglichen
Neigungswinkel (
Elevationswinkel) und
Azimutwinkel (Abweichung zur Südrichtung) für die Anlage gefunden werden. Natürlich können diese Winkel aus der Fachliteratur entnommen werden, aber mit einem
Messgerät sind die Winkel am besten zu finden. Außerdem gibt es
Systeme, die die
automatische Nachführung und
Positionierung von
Sonnen- und Tages-Licht-Lenk- und Leitsysteme noch besser ausführen. Ein Beispiel mit dieser Technik ist das
Heliotrop-Haus.
Solarmessgerät MacSolar

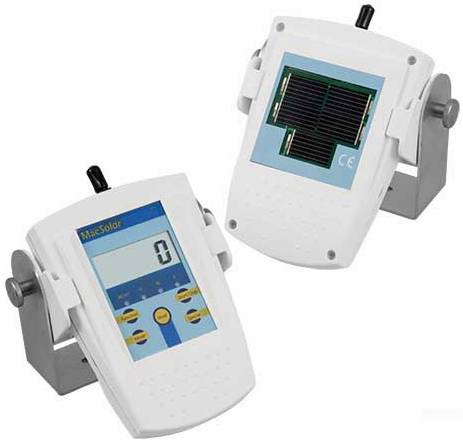

Solar - Messgerät MacSolar Quelle: PCE Deutschland GmbH
Mit dem
Solarmessgerät MacSolar mit integriertem
Sensor kann die
Lichtintensität und
Temperatur ermittelt werden. Daraus wird mit einer sehr hohen Genauigkeit den
Energieertrag und andere
Nenndaten (Strom, Spannung, Leistung im Arbeitspunkt) berechnet. Dadurch ist eine Aussage über die Zusammenstellung und Auslegung einer
Photovoltaikanlage oder thermischen Solaranlage möglich.
Die Messung der Lichtintensität erfolgt über monokristalline Silizium-Solarzellen, welche zusätzlich die Energieversorgung des Gerätes übernehmen. Der in das Solarmessgerät integrierte Prozessor sorgt für eine automatische Korrektur zum Erhalt der Grundgenauigkeit nach der Kalibrierung jedes Gerätes im Solar-Simulator.
In allen Messmodi werden wahlweise die Messgrößen Ptot (W/m²), Pn, Un, In (%) oder T (°C) am Messgerät dargestellt. Die im internen Speicher enthaltenen Datenwerte können mit Hilfe der Software an die serielle RS232-Schnittstelle eines PC übertragen werden.
Solar - Energie - Messgerät
Solar - Energie - Messgerät PCE-SPM 1 Quelle: PCE Deutschland GmbH
Das
Prüfgerät mit
integriertem Sensor dient zur
Findung des optimalen
Solar-Standortes für
Neuanlagen und
ermittelt deren
Energieausbeute.
Mit diesem Messgerät wird die Solar-Leistung ermittelt. Andere Nenndaten (Strom, Spannung, ...) können parallel mit einem separaten Prüfgerät ermittelt werden (Datenlogger-Multimeter). Damit wird eine Aussage über die Zusammenstellung und Auslegung einer Photovoltaikanlage möglich. Die Messung der Lichtintensität erfolgt über eine monokristalline Silizium-Solarzelle. Der in das solare Energie-Messgerät integrierte Prozessor sorgt für eine automatische Korrektur zum Erhalt der Grundgenauigkeit nach der Kalibrierung jedes Gerätes im Solar-Simulator. Die wichtigste Kenngröße Ptot (W/m²) ist direkt am Display ablesbar.
Die im internen Speicher (32.000 Messwerte) enthaltenen Daten können mit Hilfe der Software an die serielle RS232-Schnittstelle eines PC übertragen werden.
Kompass
Kompass Quelle: Heinz Zölzer GmbH
Der
Kompass ist das einfachste
Messgerät, um den
Standort der
Sonnenkollektoren festzulegen. Der
Spiegel am Kompass bietet den Vorteil eines genauen und übersichtlichen Peilens der Richtung und die gleichzeitige Beobachtung der Kompasskapsel. Durch das Drehen um die eigene Achse muss sich die rote N-spitze der Nadel zwischen den Südmarken der Kapsel einpendeln.
Da die
magnetische Nadel nach allen Richtungen frei beweglich ist,
richtet sie sich
tangential zu den
Feldlinien des
Magnetfelds der
Erde aus. Diese verlaufen vom magnetischen
Südpol zum magnetischen
Nordpol. Deshalb zeigt die Spitze der
Magnetnadel auf der
Nordhalbkugel nach
Norden.
Sonnenbahnindikator
Sonnenbahnindikator
Quelle: Wagner & Co.
Der
Sonnenbahnindikator ist ein einfaches Gerät, um an einem Standort für
Solarkollektoren oder -module die mögliche
Beschattung zu
erkennen. Durch ein Okular kann der Bereich des Sonnenlaufs vom Morgen bis zum Abend im Lauf der Jahreszeiten auf eine Sonnenbahnfolie projiziert werden. So kann man die Beschattungen durch Gebäude oder Landschaft genau beurteilen. Anhand des integrierten Kompasses wird der Sonnenbahn-Indikator präzise ausgerichtet.
Eine
Verschattung durch Bäume und Gebäude könnte die
Leistungsminderung einer Solaranlage zur Folge haben. Eine
Sonnenbahnfolie zeigt die relevanten
Jahres-Einstrahlungskurven unterteilt in die
sonnenaktiven Tageszeiten. Schaut man durch das mittels Kompass nach Süden ausgerichtete Gerät, so erkennt man ob Objekte für eine bestimmte Zeit die Sonnenbahn unterbrechen.
Eine Solaranlage mit Heizungsunterstützung sollte besonders in den Übergangszeiten nicht verschattet werden.
